Antena Casera Wifi de alta sensibilidad 400 km (11.9db’s.)

Buenas Compañeros foreros, los saludos y les presento una antena wifi direccional de fácil construcción, casera y que da excelentes resultados si se

construye bien

, esta antena a enlazado a 910km

en condiciones ideales, con ella podrán recibir señales en muy buena calidad y poder explorar otras.




La Antena a tenido un poco de historia su Creador a sido

Mandarache

 del foro de

zero13wireless



podes repartir tu internet con esta antena a mas personas, o simplemente con tu celular conectarte desde cualquier lugar de tu barrio sin problemas saludos.




Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



, así a secas logro 404 km de enlace




Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)

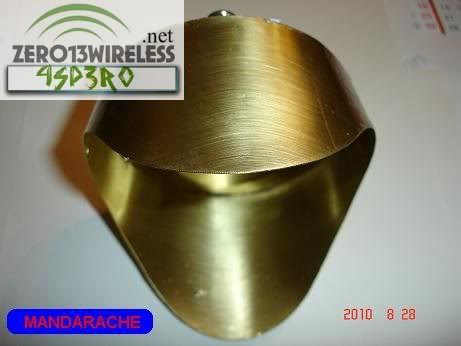

, durante bastante tiempo a evolucionado: paso a tener un cuenco sinusoide




Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



hasta su versión de cantenna, luego tenemos una modificación por el Maestro

Dragonfly

 la “Belgrano 2N “ ocupando los núcleos de mandarache los monto y mediante un Split y muchas simulaciones nació una antena bastante más sensible, pequeña y potente, luego de más optimizaciones y simulaciones tenemos la 2NI que a diferencia de la 2N su reflector no lleva “aletas” y los núcleos no llevan “orejeta”, así se facilita la construcción, también lleva cambios en el Split, se puede ocupar a secas o como iluminador de parabólicas de foco centrado o como de offset para enlaces mas extremos. (Imaginen lo que viene en el futuro, un Saludo a toda la gente del foro que son bastantes los cuales en equipo de trabajo no descansan y siguen avanzando sin ningún beneficio propio o monetario solo la exploración, por eso mismo todos los créditos a ellos como grandes personas que de alguna u otra forma hacen que esto siga para adelante!!!)

Para una Buena comprensión por favor LEAN COMPLETO EL POST y RESPETEN LAS MEDIDAS CON EXACTITUD, es la única forma de que tengan excelentes resultados.


Materiales:



 Tijeras para metal o alguna otra herramienta con la que cortar las piezas.

 Placa de Metal de 1mm de Espesor ya sea cobre, aluminio, chapa galvanizada, etc.

 Pegamento o cinta adhesiva para fijar el molde a la chapa.

 Taladro con brocas de diferentes medidas 1mm, 3mm, etc para las perforaciones necesarias. (Ustedes también se pueden ingeniar con otras herramientas  )

 Alambre de Cobre de 1mm unos 5cm estarán de sobra.

 Cautín de 100w (pueden ocupar algún otro aunque se demoraran más en calentar el metal), pasta y estaño.

 Algunas monedas de Diferentes Tamaños y grosores?

 Conector N Hembra Chasis

 4 Pernos Con sus Tuercas para sujetar el Conector al Reflector, mejor aún si son de cabeza frezada, también pueden ocupar remaches 

 Cutter, Corta Cartón para marcar ciertas líneas.

 Regla, escuadra y lápiz.



Y El Pdf De Chalenger

 que contiene los moldes para Imprimir, recuerden Imprimir sin escala es decir al 100% en foxit reader y si pueden en calidad fotográfica. (luego de imprimir verificar medidas con alguna regla)

Opcional:

 Ácido Muriático.

 Silicona en barra o puede ser de tubo.

 Brazo para pulir y sacar brillo a metales.


Construcción:





Primero tomamos la lámina de metal y le untamos un poco de Pegamento Cola con agua, para que no sea tan difícil para retirar después.


Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)

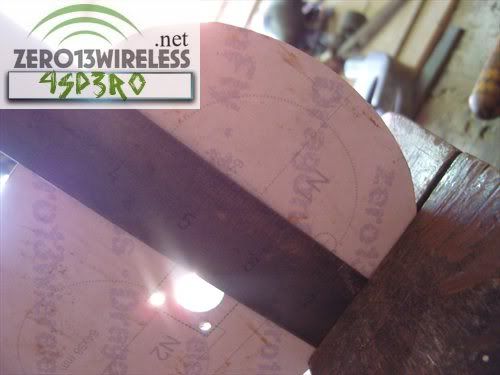

Untada la superficie ponemos encima la hoja de la plantilla Nº 2




Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



Esperamos a que seque, traten de que quede bien plana y sin burbujas.


Ahora Con la Tijera Procedemos a Cortar el Spliter los 2 Óvalos y el Reflector, con calma y con cortes bien precisos.


Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



Una vez recortados pueden pulir los bordes con alguna lima para evitar imperfecciones y que quede con algún filo.




Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)

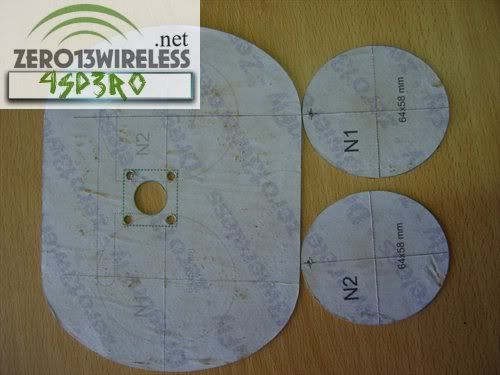

Tomamos un taladro y con mucho cuidado empezamos a perforar las zonas marcadas, que serían: uno en cada ovalo de 1 mm, por aquí soldaremos el alambre de cobre de 1mm, 3 en el spliter, el metal con forma de “T”, también de 1mm, el central lo pueden hacer un poquito más grande, en el ira soldado el vivo del conector N Hembra Chasis




Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)





, En el Reflector la placa más grande va metido el conector antes nombrado, aremos los 4 orificios según el diámetro de sus pernos , el del centro será mucho más grande para que pase el borde del conector N.


Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)

Ahora ayudados de una Regla o Escuadra marcaremos con el spliter las líneas de los ovalos, y del reflector de tal forma que quede marcado en el metal, estas serán guias luego que sea retirado el papel.



Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)
Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)
Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



Ahora procedemos a retirar el papel, en su caso debería salir con un poco de agua tibia, yo tuve que aplicar detergente pues mi chapa galvanizada estaba bastante sucia y me había excedido en el pegamento

Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)




Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



(Opcional)

Una vez limpios y Secos procederemos a untar un trapo de algodón o similar con Brasso y puliremos todas las partes de nuestra antena hasta que quede negra, esperaremos un momento hasta que luzca seco, luego con un trapo de algodón seco y limpio lo frotaremos con fuerza y verán como el metal empezara a brillar como nunca.


Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)
Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



Ahora limpiaremos las perforaciones para que sean fáciles de estañar, óvalos y spliter, para esto pueden lijar la zona a soldar tratando de irse hacia otros lados, también pueden ocupar, como en mi caso, ácido muriático




Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



, lo venden para destapar cañerías, pondremos pequeñas gotitas en la zona y verán como carcome la zona dejando el metal limpio a la vista.




Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



Ahora untaremos pasta de soldar en las perforaciones antes limpiadas y con el cautín bien caliente Procederemos a Pre-Estañar las zonas a soldar, en mi caso me resulta más fácil al momento de unir todo.




Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



Pondremos el Conector N en su lugar y lo apretaremos con fuerza con los 4 pernos. Recuerden que el vivo va hacia la parte que lleva las marcas)




Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)
Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



Ahora viene la Parte Lenta…

Soldando; Verán hay ciertas separaciones entre los óvalos con el spliter y de este con el reflector, para respetarlas en su totalidad, ocuparemos monedas e iremos probando sus combinaciones hasta obtener la distancia exacta.

A mi me han servido una moneda de 100 pesos nueva y dos de 50 pesos (Chile) para separar el spliter de los óvalos, en el PDF verán las medidas que tienen que respetar.

Ocuparemos la plantilla Nº1 para guiarnos y no tener complicaciones, recuerden ocupar alicates o pinzas para sostener los metales pues se calentarán al soldarlos ,


Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)

Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



Algunas guías en las medidas:

Cortaremos en alambre de cobre de 1mm en 2 pedazos de 6 y algo mm de largo.

La Medida del spliter hasta los núcleos (óvalos) es de 6.07 y del spliter hasta el reflector es de 1.93, por ende tienen que haber 8mm de los núcleos al Reflector (lol).

Yo Ayudado de un Imán Afirmaba los núcleos por una esquina mientras que un alicate punta fina afirmaba y soldaba el alambre al núcleo, repetí este paso en los 2 núcleos, luego con el alambre mirando hacia arriba y puestos sobre la página número 1 para orientarme.


Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)
Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



Puse las monedas que me daban 6mm entre los 2 núcleos (donde va el vivo del conector N) como también a ras del alambre, así soldé uno luego el otro con el spliter.




Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)
Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



Corte 2 trozo del cilindro de silicona(

del que se ocupa en las pistolas de manualidades

)




Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



De 9 mm cada uno, los calenté sobre la punta del cautín y centrándolos en el medio de los núcleos los presione para que quedaran pegados con firmeza. (Estos le darán más rigidez al conjunto y evitara que sus núcleos giren o con el tiempo se suelten, recuerden que solo van unidos por 1mm de alambre de cobre y que tiene que conservar sus medidas por siempre. )


Ahora nos guiaremos por las marcas hechas sobre el metal con el cutter, en los núcleos y el reflector, para que queden bien centrados como lo indica el pdf.

Ahora soldaremos el vivo del Conector N a la perforación central del spliter antes estañada, háganlo con calma… una vez la soldadura fría y resistente pondremos el cautín por la parte trasera del reflector donde deberian estar los trozos de silicona (recuerden que van por el otro lado

Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)

), al calentarse el metal esta se derretirá y con un poco de presión se nos pegara a nuestro reflector, logrando así una sólida antena.


Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)
Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)
Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)
Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)



Yo la e Forrado en plástico alusa(no afecta las señales microondas), asi la protejo de la corrosión y de que pierda su brillo.




Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)




Espero que posteen sus creaciones aquí Antena Casera Wifi de alta sensibilidad 400 km (11.9db's.)






Para Mas Información sobre el tema wireless visiten: Zero13Wireless.net

Hilo Original de esta AntenaBelgrano 2NI

Hilo de Belgrano 2N

Hilo Original de La Primera Belgrano (Resumen por Maquia, nuevamente gracias)
